用途 / Applications
適用于電熱水器、電熱設備、電焊機、蒸汽發生器等大功率需過熱保護的電器設備。
產品性能及原理 / Product performance and principie
KSD305溫控器是由雙金屬片感溫突跳單刀單擲型溫度控制器。該控制器由絕緣外殼、金屬蓋、雙金屬片、觸橋、彈簧、動作桿，構成的單極型的常閉開關。當溫度變化升高達到雙金屬片預設變形溫度時，雙金屬片動作通過動作桿使觸橋與觸點分離，使得原來呈常閉狀態的開關斷開。其斷開溫度可根據客戶之需求而制作，動作后需手動復位使其閉合。
注意事項 / Attention
● ?采用接觸感溫式安裝，安裝時使金屬蓋平面貼緊于發熱體的安裝面。
● ?安裝時不可把蓋面壓塌變形，以免影響性能。
● ?使用時不可讓液體滲入溫控器內部，以免影響電氣可靠性，以防止漏電傷害。
● ?本產品為單極接線方式，使用時應按照標識符號，正確接線。使用額定電流不可大于40A。
● ?產品應在相對濕度小于90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體的倉庫中密封存放。
技術參數 / Technical parameters
◆ ?額定電氣性能：AC250V/50Hz,≤40A(阻性負載)；
◆ ?常態電器強度：AC50Hz1500V/1min無擊穿、閃爍現象；
◆ ?常態絕緣電阻：＞300 MΩ
◆ ?觸點接觸形式：?jiǎn)蔚秵螖S；
◆ ?形式：常閉形溫度上升、觸點斷開；
◆ ?耐久性：CQC 6000次；
◆ ?動作溫度范圍：55℃-140℃；
◆ ?連接方式：緊固螺釘鎖緊；
◆ ?溫度誤差：±3℃、±5℃ （客戶需求制作）；
◆ ?結構方式：內置式；
◆ ?外殼防護等級：IP00;
◆ ?絕緣材料PTI值：PTI175;
◆ ?耐熱耐燃分類：B類。

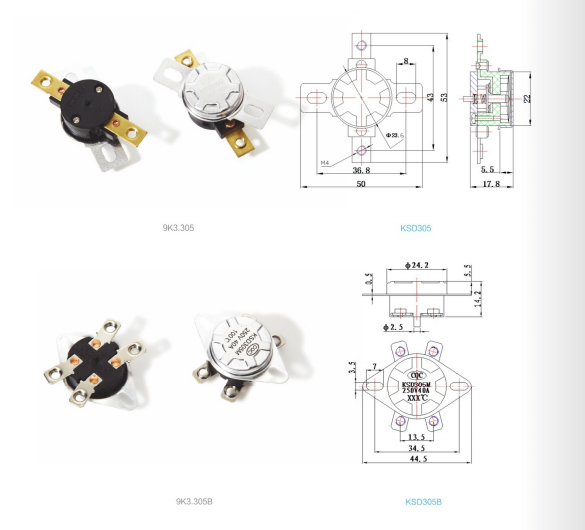

外型尺寸/ Dimensions
